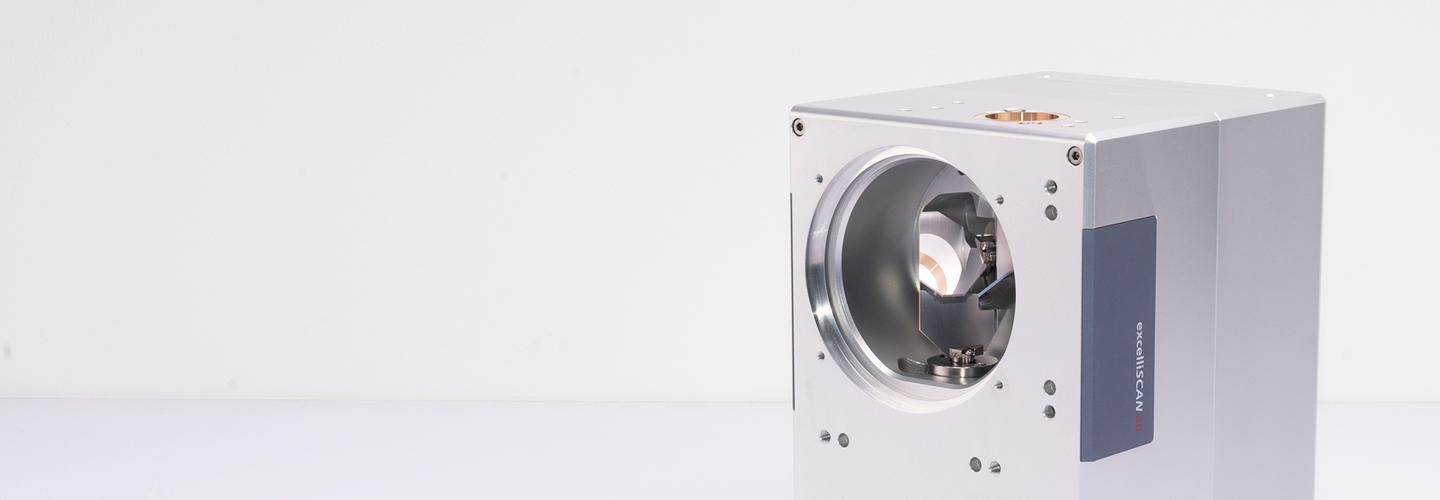

excelliSCAN 30
高轮廓保真度、高生产效率及工艺安全性
孔径
30 mm
振镜扫描仪角度传感器
数字编码器
光学配置
▼
波长范围 （标准）
适用于所有常见激光系统的标准镀膜： YAG 激光器和光纤激光器、 绿光激光器、 紫外激光器、 CO₂ 激光器
最大激光功率 （标准系统，100%占空比）
3000 W @ 1064 nm 配置风冷
典型扫描角度
±0.35 rad（光学）
动态性能
▼
已安装的调谐数量
1
典型调谐
通用调谐
跟踪误差
0 ms
标记速度
< 2 m/s
定位速度
< 11.2 m/s
高质量的写作
460 cps
写作质量不错
590 cps
精度
▼
重复性(RMS)
< 0.4 µrad
定位分辨率(最大值)
20 位 *
非线性
< 0.5 mrad / 44°
温度漂移-偏移
< 10 µrad/K
温度漂移-增益
< 5 ppm/K
8h漂移-偏移
< 20 µrad
8h漂移-增益
< 20 ppm
24小时漂移-偏移
< 25 µrad
24小时漂移-增益
< 25 ppm
* 20 位
基于全角度范围（例如，角度范围为 ±0.36 rad 时的定位分辨率为 0.7 µrad），只有配合 SL2-100 接口使用时，分辨率才能优于 16 位（11 µrad）
电子/控制
▼
伺服控制振镜扫描仪
数字伺服控制板
控制接口 （可选配置）
数字 SL2-100
高级诊断选功能
可选
电源要求
48 V 直流，最大 5 A
机械结构
▼
扫描轴
二轴系统
住房变体
标准：扫描头
连接器位置
光束入口侧， 或光束出口侧的对侧
无目标的重量 （标准外壳）
约10kg
尺寸(L x W x H)
(194.9 x 153 x 173) mm³ 带水冷
光束位移
35.54 mm
其他条款
▼
水冷
配置
风冷
配置（镜面的压缩空气冷却）
其他规格
▼
工作温度
25℃±10℃
增益误差
< 5 mrad
零点漂移
< 5 mrad
