激光焊接扫描头
智能焊接家族现在包括新开发的智能焊接 II FT，具有集成变焦轴（特别适用于重叠焊接，其可变光斑尺寸可实现灵活的焊缝宽度）。

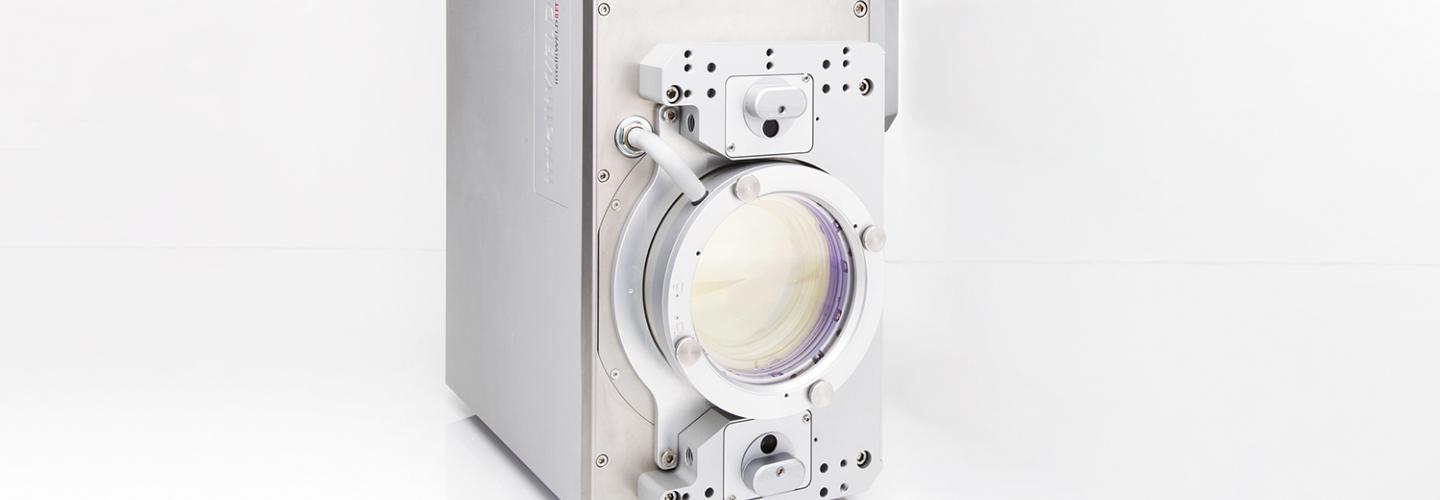

智能焊接 II （带F-Theta物镜）– 优化重叠焊接
- 附加缩放轴
- 在整个可访问体积内，在所有缩放设置下，保持光斑尺寸不变，同时改变 x、y 和 z。
- 小的长宽比，因此即使在低光束质量和大光纤直径的情况下，也能产生小的斑点。
- 更低的漂移，感谢 dyn轴 3 系列电服
- 内部闪存用于配置数据和校正文件 – 简化扫描系统更换
- 四轴联锁监控
- 电源和联锁状态指示灯
- 新的保护窗传感器
- 改进的视觉端口
孔径
31 mm
振镜扫描仪角度传感器
模拟位置检测器
光学配置
▼
波长范围 （标准）
1030 - 1085 nm 1065 - 1105 nm
最大激光功率 （标准系统，100%占空比）
8000 W @ 1064 nm 配置风冷
典型扫描角度
±0.35 rad（光学）
动态性能
▼
安装的调音数量
3
典型调谐
阶跃调谐
阶跃响应时间（满量程的 1%）
1.2 ms（采用阶跃调谐）
阶跃响应时间（满量程的 10%）
3.5 ms（采用阶跃调谐）
精度
▼
重复性(RMS)
< 2 µrad
定位分辨率(最大值)
18 位 *
温度漂移-偏移
< 15 µrad/K
温度漂移-增益
< 25 ppm / K
* 18 位
基于全角度范围（例如，角度范围为 ±0.36 rad 时的定位分辨率为 2.8 µrad），只有配合 SL2-100 接口使用时，分辨率才能优于 16 位（11 µrad）
电子/控制
▼
伺服控制振镜扫描仪
数字伺服控制板
控制接口 （可选配置）
数字型 SL2-100
高级诊断选功能
可选
电源要求
±(15+1.5) V DC，最大8 A每个
机械结构
▼
扫描轴
三轴系统
外壳版本
扫描头
连接器位置
光束出口侧的对侧
不含物镜的重量 （标准外壳）
30-40 kg
尺寸（长×宽×高） （标准外壳）
（366 x 196 x 333）mm³
其他配置
▼
水冷
配置
空气冷却
内置风扇
其他规格
▼
工作温度
25℃±10℃
