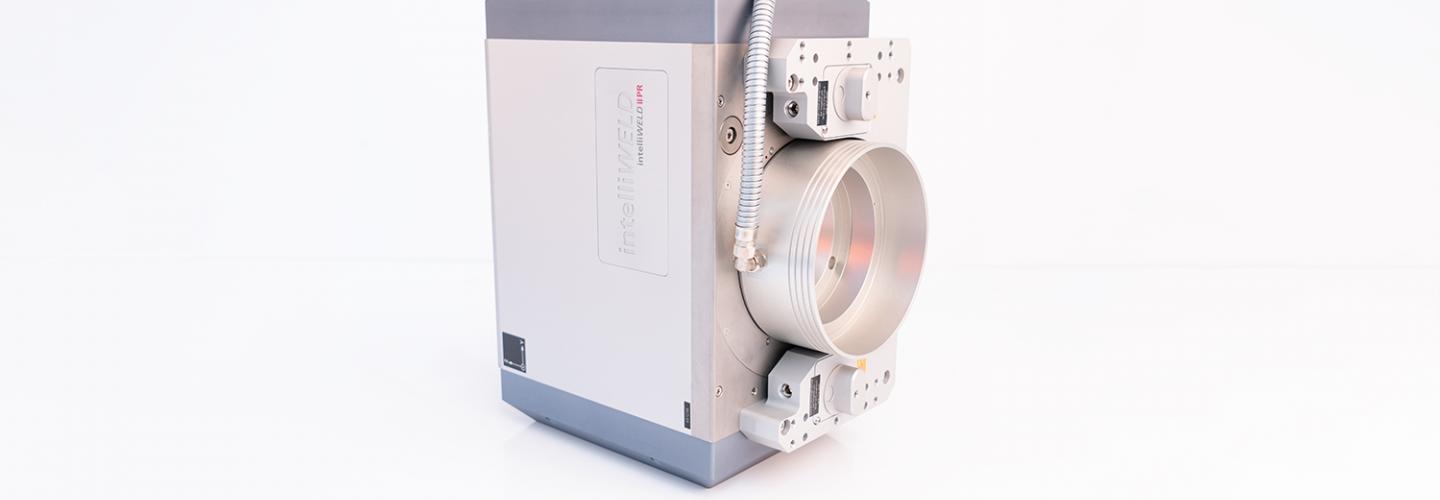

激光焊接扫描头
智能焊接扫描系统的设计紧凑，便于安装在焊接机器人上，并且即使在难以到达的生产空间中也能使用。
所有光学组件都是为最高8千瓦功率的光纤耦合圆盘或光纤激光器专门设计的。
驱动 技术为焊接 提供了全面的诊断和监测可能性。
孔径
30 mm
振镜扫描仪角度传感器
模拟位置检测器
光学配置
▼
波长范围 （标准）
1030 - 1085 nm 1065 - 1105 nm
最大激光功率 （标准系统，100%占空比）
8000 W @ 1064 nm 配置风冷
典型扫描角度
±0.35 rad（光学）
动态性能
▼
已安装的调谐数量
3
典型调谐
快速矢量调谐
跟踪误差
0.6 ms
标记速度 (f = 160 毫米)
4 rad/s
定位速度 (f = 160 毫米)
50 rad/s
阶跃响应时间（满量程的 1%）
1.2 ms（采用阶跃调谐）
阶跃响应时间（满量程的 10%）
3.5 ms（采用阶跃调谐）
精度
▼
重复性 (RMS)
< 2 µrad
定位分辨率 (最大)*
18 位 *
* 18 位
基于全角度范围（例如，角度范围为 ±0.36 rad 时的定位分辨率为 2.8 µrad），只有配合 SL2-100 接口使用时，分辨率才能优于 16 位（11 µrad）
电子/控制
▼
伺服控制振镜扫描仪
数字伺服控制板
控制接口 （可选配置）
数字型 SL2-100
高级诊断选功能
可选
电源要求
±(15+1.5) V 直流，每路最大 8 A
机械结构
▼
扫描轴
三轴系统
外壳版本
扫描头
连接器位置
光束出口侧的对侧
不含物镜的重量 （标准外壳）
21-37 kg
尺寸（长×宽×高） （标准外壳）
（367 x 186.5 x 238）mm³
其他规定
▼
水冷
配置
风冷
内置风扇
其他规格
▼
工作温度
25 °C ± 10 °C
