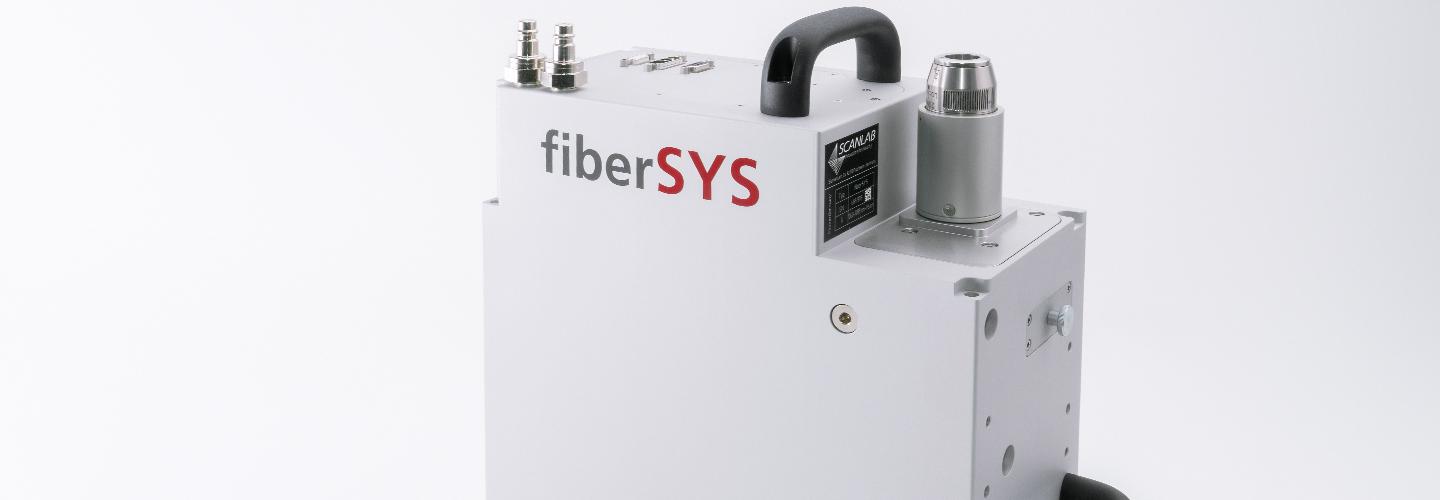

fiberSYS
孔径
30 mm
振镜扫描仪角度传感器
数字编码器
光学配置
▼
波长范围 （标准）
1060 - 1085 nm
最大激光功率 （标准系统，100%占空比）
2000 W 视光学配置而定
典型扫描角度
±0.37 rad（光学）
动态性能
▼
已安装的调谐数量
1
典型调谐
SCANahead
跟踪误差
0 ms
标刻速度 (f = 160 毫米)
43.0 m/s （当 f = 615 mm 时）
定位速度 (f = 160 毫米)
43.0 m/s （当 f = 615 mm 时）
阶跃响应时间（满量程的 1%）
0.47 ms
阶跃响应时间（满量程的 10%）
1.54 ms
精度
▼
重复性(RMS)
< 0.4 µrad
定位分辨率(最大值)
20位*
非线性
< 0.5 mrad / 44°
温度漂移-偏移
< 10 µrad/K
温度漂移-增益
< 5 ppm/K
8h漂移-偏移
< 15 µrad
8h漂移-增益
< 25 ppm
24小时漂移-偏移
< 15 µrad
24小时漂移-增益
< 25 ppm
* 20 位
基于全角度范围（例如，角度范围为 ±0.36 rad 时的定位分辨率为 0.7 µrad），只有配合 SL2-100 接口使用时，分辨率才能优于 16 位（11 µrad）
电子/控制
▼
伺服控制振镜扫描仪
数字伺服控制板
控制接口 （可选配置）
数字型 SL2-100
高级诊断选功能
可选
电源要求
48 V 直流，最大 6 A
机械结构
▼
扫描轴
三轴系统
外壳版本
扫描头
连接器位置
光束入射侧
不含物镜的重量 （标准外壳）
20 kg
尺寸（长×宽×高） （标准外壳）
（290 x 140 x 340）mm³
光束位移
35.54 mm
其他配置
▼
水冷
配置
风冷
未配置
其他规格
▼
工作温度
25℃±10℃
增益误差
< 5 mrad
零点偏移
< 5 mrad
