孔径
70 mm
振镜扫描仪角度传感器
模拟位置检测器
光学配置
▼
波长范围 （标准）
9400 nm、10600 nm
最大激光功率 （标准系统，100%占空比）
2500 W @ 9400 nm、10600 nm
典型扫描角度
±0.35 rad（光学）
动态性能
▼
已安装的调谐数量
1
典型调谐
快速矢量调谐
跟踪误差
1.6 ms
定位速度 (f = 160 毫米)
27 rad/s
阶跃响应时间（满量程的 1%）
3.5 ms
阶跃响应时间（满量程的 10%）
6.5 ms
精度
▼
重复性(RMS)
< 4 µrad
定位分辨率(最大值)
XY轴为18位， Z轴为16位*
非线性
<2.1 mrad / 44°
8h漂移-偏移
< 50 µrad
8h漂移-增益
< 50 ppm
* 18 位
基于全角度范围（例如，角度范围为 ±0.36 rad 时的定位分辨率为 2.8 µrad），只有配合 SL2-100 接口使用时，分辨率才能优于 16 位（11 µrad）
电子/控制
▼
伺服控制振镜扫描仪
数字伺服控制板
控制接口 （可选配置）
数字型 SL2-100
高级诊断选功能
可选
电源要求
(48+1.5) V 直流，每路最大 10 A （峰值电流 20 A）
机械结构
▼
扫描轴
带集成 varioSCAN 的 3 轴系统
外壳版本

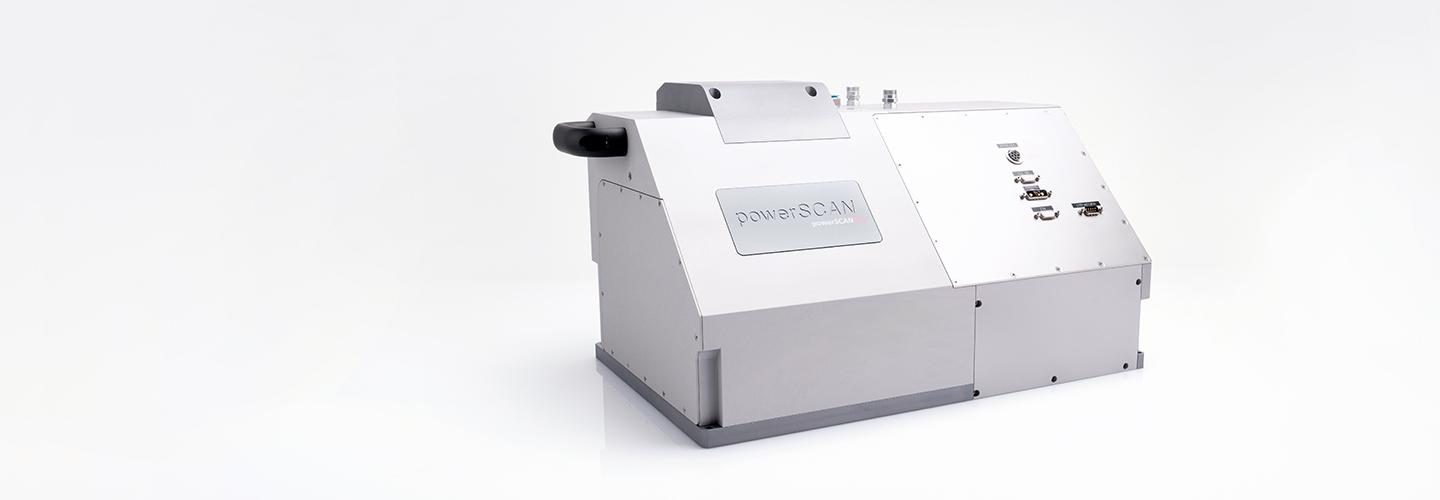

扫描头
连接器位置
光束出口侧的对侧
不含物镜的重量 （标准外壳）
37 kg
尺寸（长×宽×高） （标准外壳）
（475 x 283 x 305）mm³ （带 varioSCAN）
光束位移
97.53 mm
其他配置
▼
水冷
配置
风冷
配置
其他规格
▼
工作温度
25℃±10℃
增益误差
< 5 mrad
零点偏移
< 5 mrad
