激光打标专用标准扫描头

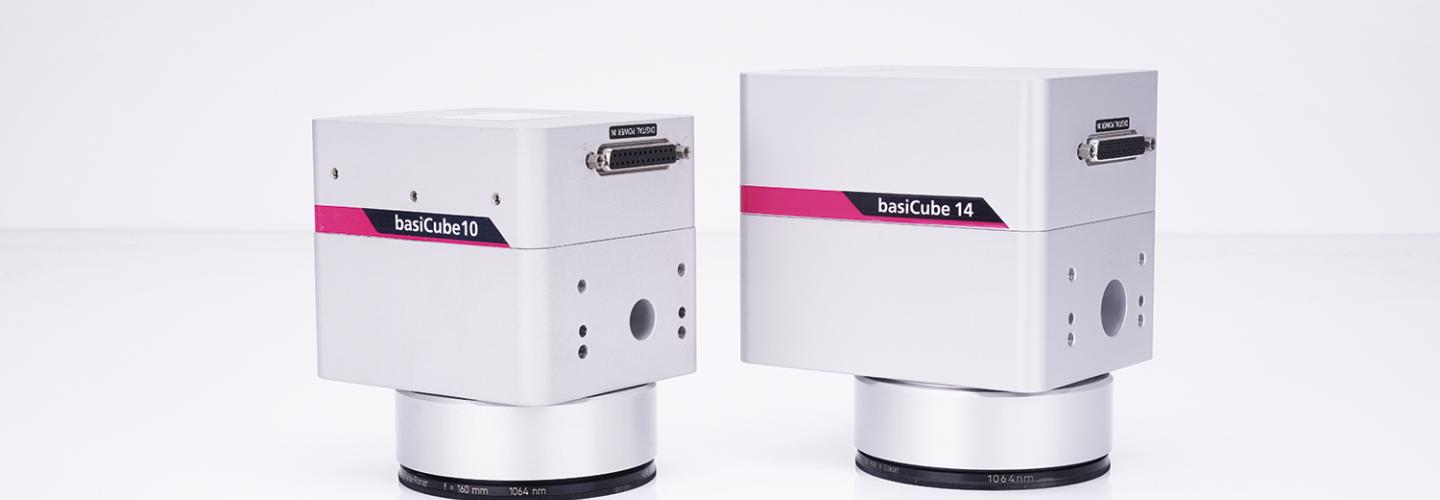

basiCube 10 拥有完整的 10 毫米光阑，非常适合与光纤激光器配合使用。其超紧凑的外壳设计使其能够非常轻松地集成到生产线中。此外，它还具备出色的动态性能，例如在保持良好打标质量的同时，可实现 800 cps 的打标速度。
basiCube 10 提供四种不同波长（355 nm、532 nm、1064 nm 或 10600 nm）的型号，并可与多种物镜组合使用。控制通过数字 XY2-100 或 SL2-100 协议实现。
孔径
10 mm
振镜扫描仪角度传感器
模拟位置检测器
光学配置
▼
波长范围 （标准）
可选标准镀膜： 1064 nm 532 nm 355 nm 10600 nm
最大激光功率 （标准系统，100%占空比）
150 W @ 1064 nm
典型扫描角度
±0.35 rad（光学）
图像场大小
110mm × 110mm
典型斑点大小
32 µm
动态性能
▼
已安装的调谐数量
1
典型调谐
快速矢量调谐
跟踪误差
0.14 ms
标刻速度
2.5 m/s
定位速度
12.8 m/s
书写速度（高书写质量）
570 cps
书写速度（良好书写质量）
800 cps
阶跃响应时间（满量程的 1%）
0.35 ms
阶跃响应时间（满量程的 10%）
1.0 ms
精度
▼
重复性(RMS)
< 2 µrad
定位分辨率(最大值)
16 位 *
非线性
<3.5 mrad / 44°
温度漂移-偏移
< 30 µrad/K
温度漂移-增益
< 160 ppm/K
8h漂移-偏移
< 100 µrad
8h漂移-增益
< 250 ppm
* 16 位
基于全角度范围（例如，角度范围为 ±0.36 rad 时，定位分辨率为 11 µrad）
电子/控制
▼
伺服控制振镜扫描仪
模拟伺服控制板
控制接口 （可选配置）
数字型 SL2-100， 数字型 XY2-100 标准版
高级诊断选功能
不可选
电源要求
±15 V 直流，每路最大 3 A
机械结构
▼
扫描轴
二轴系统
外壳版本
标准：扫描头
连接器位置
光束入口侧
不含物镜的重量 （标准外壳）
1.5 kg
尺寸（长×宽×高） （标准外壳）
（105.6 × 91.4 × 90.5）mm³
光束位移
12.54 mm
其他配置
▼
水冷
未配置
风冷
未配置
其他规格
▼
工作温度
25℃±10℃
增益误差
< 5 mrad
零点偏移
< 5 mrad
